第２１回 ２０２４“超”モノづくり部品大賞
環境・資源・エネルギー関連部品賞
ファインマシーンカタオカ・ディグリー・中部電力・中部電力ミライズ／エコｄｅヒートＥＸ
エネルギー効率１１％向上

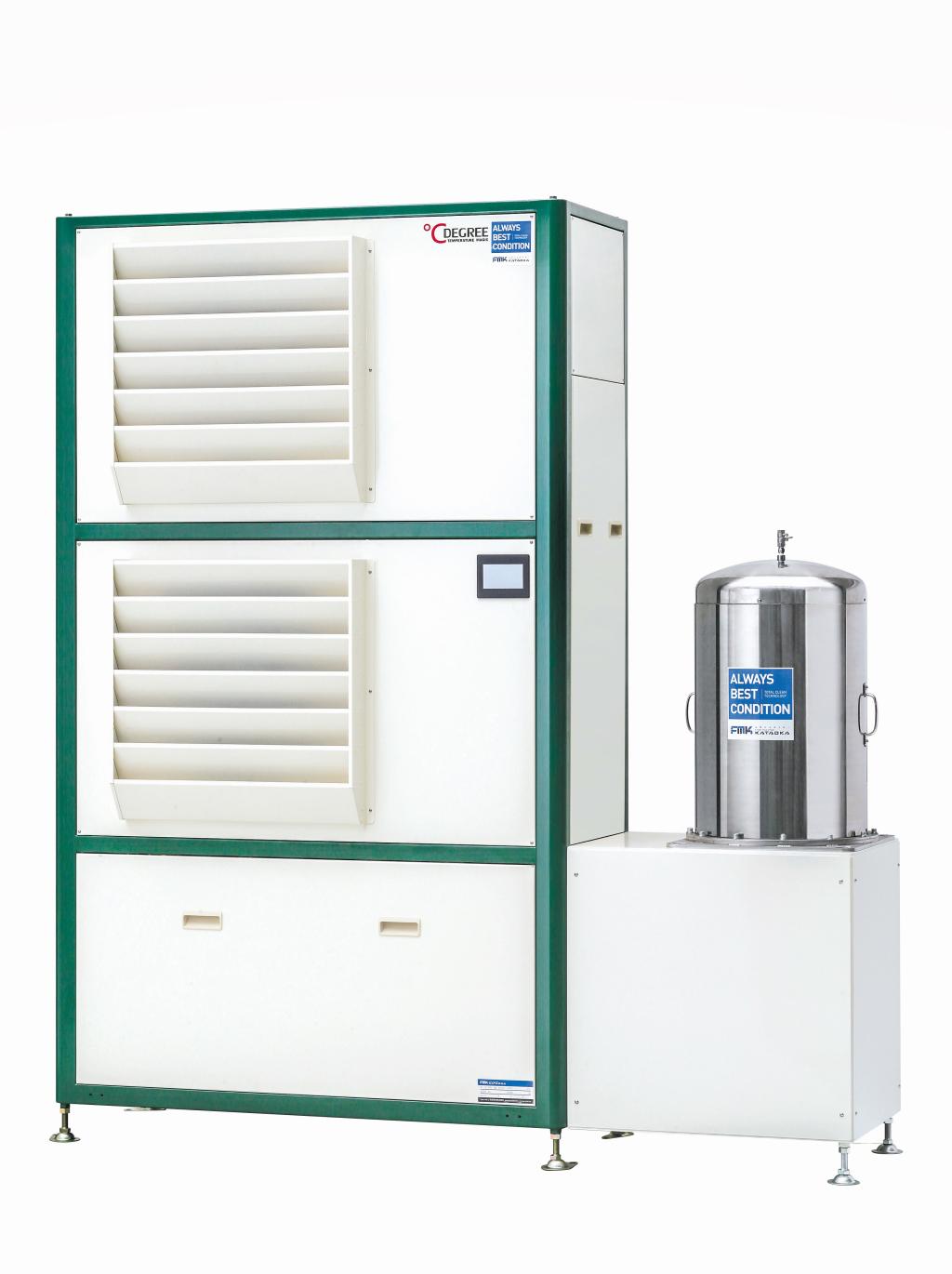

ファインマシーンカタオカほかの「エコｄｅヒートＥＸ」は、金属機械部品の洗浄工程で使用する洗浄液の循環加温ヒートポンプ。従来の温水と洗浄液を間接的に熱交換する方式を見直し、冷媒と洗浄液を直接熱交換させることで２個あったポンプを１個にした。また洗浄液を旋回させながら流速を高めて電熱性能をアップ。エネルギー消費効率（ＣＯＰ）は従来機比で約１１％向上した。
熱交換器はプレート式だったものをコイル式に変更した。冷媒を通すコイルは直径１０ミリメートルのステンレス鋼製。耐食性に優れ、２本合わせて容器内にセットする。洗浄液の汚れが熱交換ユニット内に溜まりにくくなり、これまで２ー３カ月に一度だったメンテナンスが、同製品のモニターによっては６カ月間不要になった。またメンテナンス時間を６時間から１時間半に短縮。洗浄機の停止時間を短縮し、生産性も向上する。
タンガロイ／「ＴｕｎｇＦｅｅｄＢｌａｄｅ」内部給油機能付き突切り工具
切りくず処理 改善

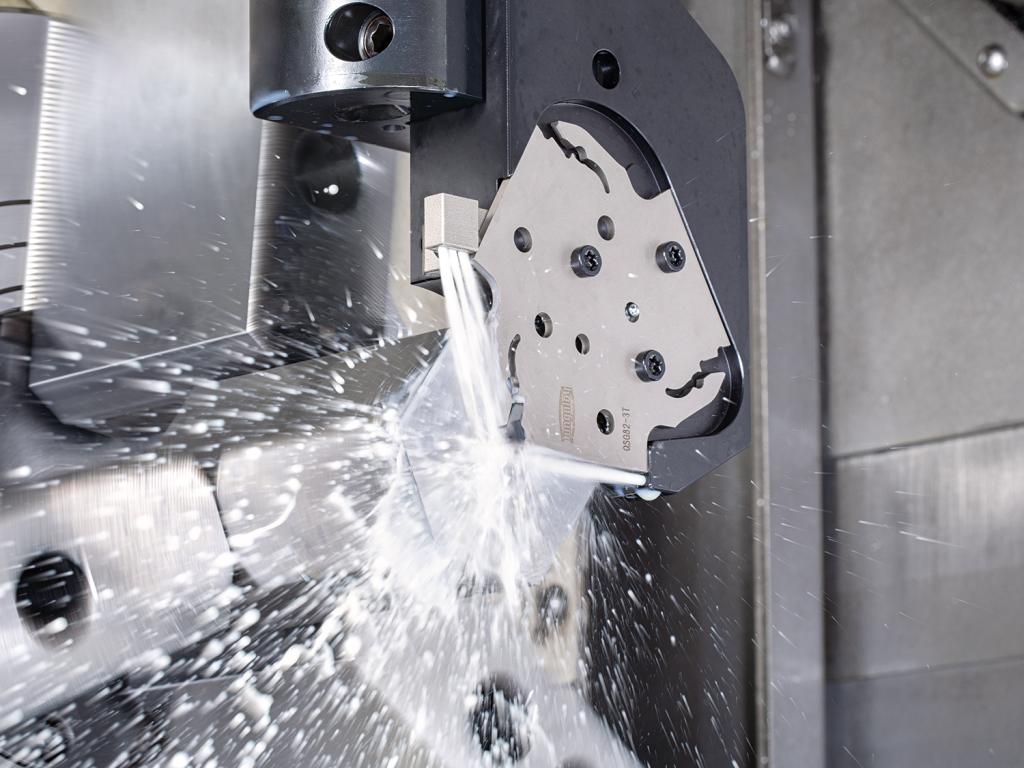

タンガロイの「ＴｕｎｇＦｅｅｄＢｌａｄｅ」は、強化型ブレード、内部給油型の高剛性ツールブロック、金属積層造形（ＡＭ）機で製造した専用クーラントノズルの３部品で構成される突切り加工用の切削工具。強化型ブレードは工具高さを従来比最大２・８倍に増大し、曲げ剛性を向上した。２面拘束仕様の高剛性ツールブロックは接触面積が広く、大きな切削抵抗にも対応でき、高能率加工に貢献する。
内部給油型ツールブロックと専用クーラントノズルの組み合わせにより、クーラントの流量を従来比４倍に拡大し、切削インサート（刃先交換チップ）の寿命延長と切りくず処理の改善に寄与する。
また、ツールブロック上部のノズルとインサート保持部下側の２カ所からクーラントを吐出することで、加工ポイントへ確実に供給できる。これらの対策で製造原価や環境負荷の低減に貢献する。
日進工具／レンズ形切れ刃を有する高送り高精度５軸ＭＣ向け３枚刃エンドミル ＭＬＦＨ３３０
ＭＣの消費電力 削減

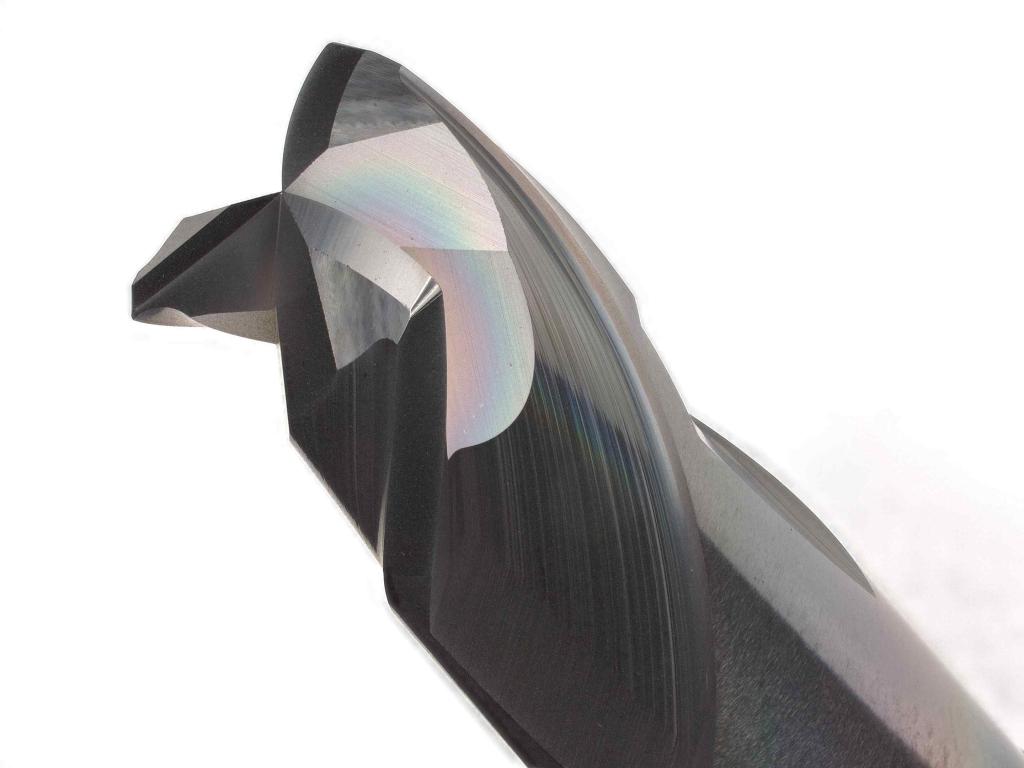

日進工具の「ＭＬＦＨ３３０」は、精密な微細加工が可能な５軸制御マシニングセンター（ＭＣ）向けに開発した３枚刃のエンドミル。金型加工で３軸制御ＭＣから５軸制御ＭＣへの切り替えが進むなか、ボールエンドミルが中心的に使われている金型の成形部の切削を新たな観点で追求。底刃に工具半径より大きい「Ｒ形状」の切れ刃を独自に設計したことで、同じ工具外径のボールエンドミルと比べピックフィードや送り量を大きくでき、高能率な精密微細切削を実現した。切削加工時間は従来の約半分に短縮が可能で、ＭＣの消費電力削減で発電時の二酸化炭素（ＣＯ２）排出削減にも貢献する。
また底刃に同じ曲率を持つＲ８のボールエンドミルと本部品を比較すると、１本あたりの超硬素材体積比は約２０分の１となり、原材料のタングステンやコバルトの使用を大幅に削減でき省資源化も見込める。
