第２１回　２０２４“超”モノづくり部品大賞

この特集をクリップ

奨励賞

昭和金属工業／圧造完結品

冷間圧造１工程で生産

　昭和金属工業の「圧造完結品」は、自動車などモビリティー向けの樹脂製品で使うナット部品。冷間圧造と転造の２工程で生産していたインサート成型用ナット製品を、冷間圧造の１工程で生産できるようにした。転造がなくなり仕掛品の輸送が不要になることなどで、製造時間を３０－４０％減らせた。生産量は１時間当たり６０００個。品質と性能は既存製品と同等以上であることを確認した。製造コストを減らし、生産効率を高めることで、価格は従来品に比べ２０－３０％下げられる。顧客が製造するモビリティー製品のコスト低減につなげる。

　２月から販売代理店にサンプル出荷を始めた。今後、モビリティー製品向け樹脂成型品の市場獲得を狙う。

安川電機／ＹＲＭコントローラ　ＹＲＭ１０１０

処理性能　５０％アップ

　安川電機のコントローラー「ＹＲＭ１０１０」は、装置や産業用ロボットなどで構成する「セル」を制御し、時系列がそろったデータを収集、生産設備にフィードバックする。またそのデータを解析するソフトウエアツール「安川コックピット」と連携させることで、セルの稼働率や生産品の品質を向上させる。

　製造現場ではモノのインターネット（ＩｏＴ）や人工知能（ＡＩ）を使った効率化が進められているが、実現には設備の稼働状況（データ）の把握が欠かせない。ＹＲＭ１０１０は同社が提唱する生産現場の自動化コンセプト「アイキューブメカトロニクス」を具現化する戦略製品。

　従来のコントローラーに比べて処理性能を約５０％高めた。

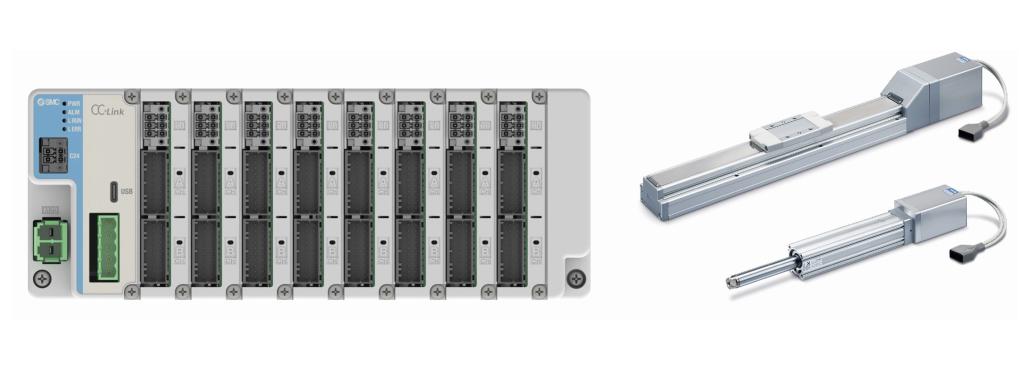

ＳＭＣ／マニホールドコントローラおよび対応電動アクチュエータ

１６軸の動作指示 実現

　ＳＭＣの「マニホールドコントローラおよび対応電動アクチュエータ」は、エア源を準備できない環境下での製品の組み立てや製造、検査などを省人化、自動化するために使用される電動アクチュエーター用の駆動装置（コントローラー）となる。国連の持続可能な開発目標（ＳＤＧｓ）への対応や二酸化炭素（ＣＯ２）削減が求められる自動車や半導体などのあらゆる産業に貢献する。コンパクトなコントローラーで最大１６軸の動作指示を可能とする。省力化の進展に伴うコントローラーのコンパクト化の要求に応えた。独自のモーター制御技術により、モーター消費電力を削減。同じ作動条件の従来製品と比べて電力消費量を最大３８％削減する。

　またエア機器におけるマニホールドバルブのようにコンパクトで簡単に増設できる。メンテナンス性も考慮した。

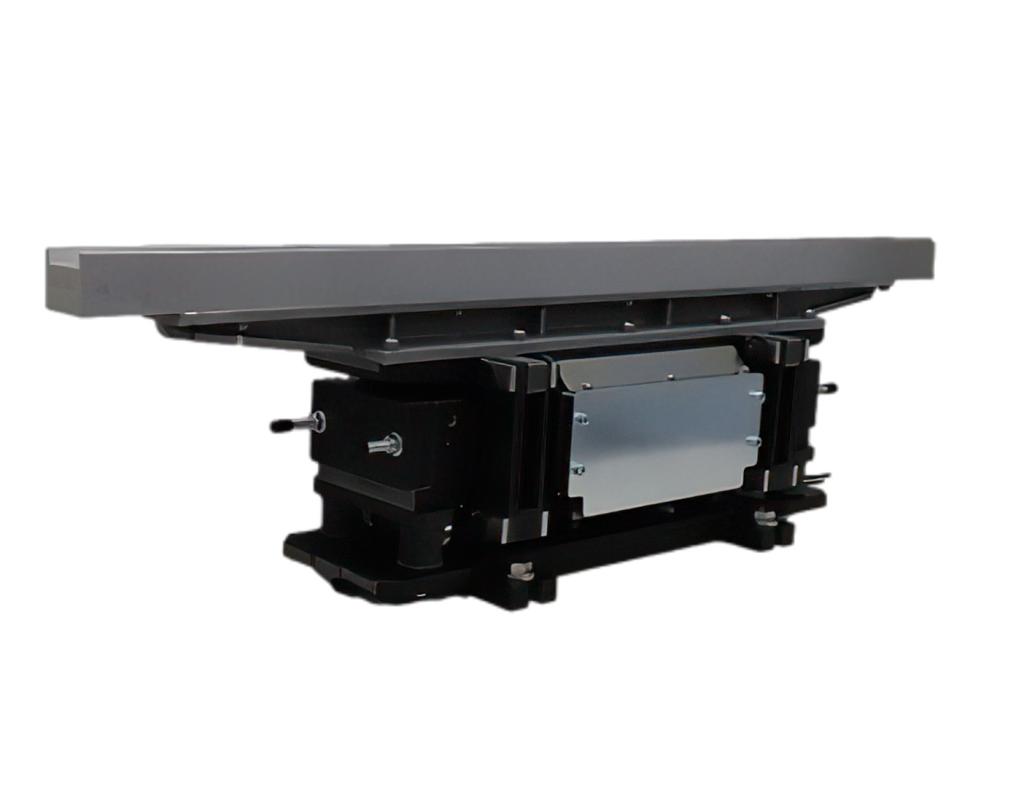

ＮＴＮ／ 楕円振動型直進フィーダ「クロスドライブリニアフィーダ」

業界最速１８メートルー高速搬送

　ＮＴＮの「クロスドライブリニアフィーダ」は、業界最速となる１分当たり最高１８メートルの高速搬送と、搬送を補助するエア（圧縮空気）の削減を両立した直進フィーダー（振動式部品供給装置）。

　板バネを水平方向と垂直方向に交差させる独自設計により、搬送の動力となる高振幅で高周波数の楕円（だえん）振動を発生させる。

　フィーダーは振動のバラつきで部品の停留や逆流が生じるが、それを打ち消す機構の「ピッチング運動」を備え、業界従来比で約３倍となる最高速を可能とする。この結果、エアの消費量を同比約５分の１に削減できる。搬送によってはエアがまったく不要な場合もある。稼働音を自社従来製の６７デシベルから５６デシベルに抑え、静音性も備えている。

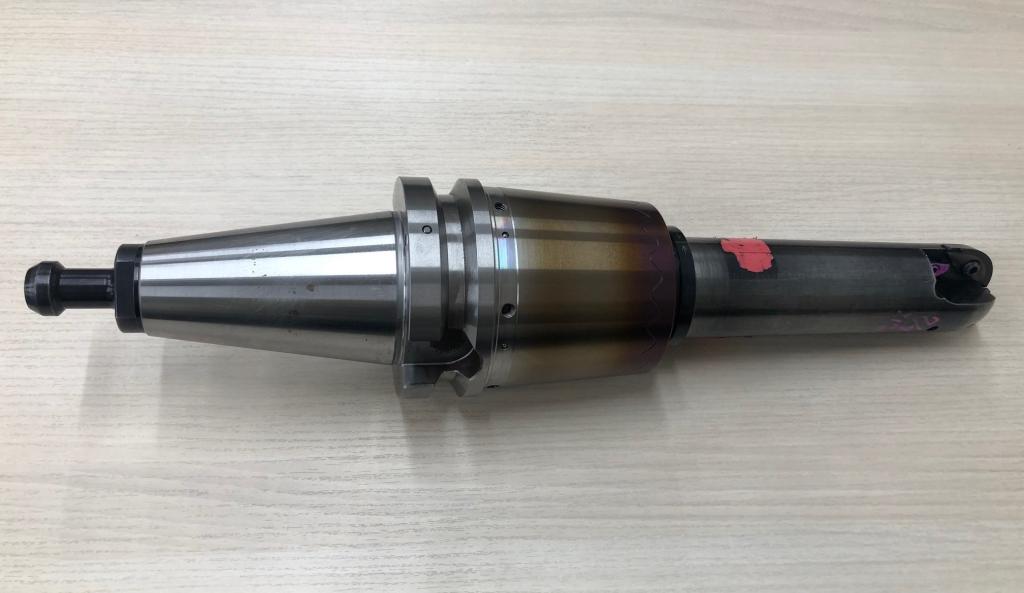

日産自動車／金型磨きレス加工用工具

切削・バニシング加工 同時に

　日産自動車の「金型磨きレス加工用工具」は、金型製作時の砥石（といし）やサンドペーパーによる磨き作業を機械化するもので、作業者の業務負荷や精神的負担の削減に寄与する。

　すくい面で切削加工し、逃がし面の外周２番面を平たんにすることでバニシング加工を同時に行うことが可能。切りくずの発熱と刃先の摩耗を抑制する刃先形状を採用した。工具の回転数や送り速度を変更せずに面粗度を向上できる。

　金型製作では熟練技能者による磨き作業が必須で、重労働が課題だった。また最近ではデザイナーの意匠を再現するため金型の要求精度が高精度・高品質化しており、作業のバラつきを抑制する必要がある。人にやさしい作業環境の実現に貢献する。

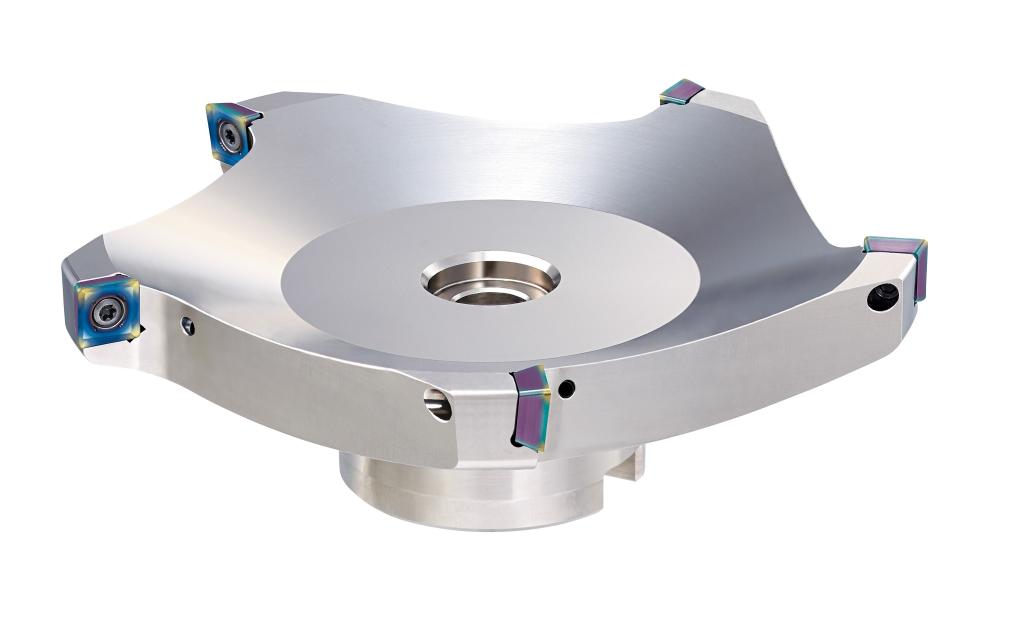

ＯＳＧ／ディスクカッタ　ＰＦＤＣ

フライス加工 高能率化

　従来のボディー形状を大幅に改良し、小型マシニングセンター（ＭＣ）での非鉄金属やプラスチックの正面フライス加工の高能率化を実現した。

　チップルームを大きくとることで、ボディーを軽量化し、小型ＭＣでも外径１２５ミリメートルのカッターの使用を可能にした。通常、軽量化にはアルミボディーを用いることが多いが、同製品は鋼ボディーを採用して高剛性を確保。カッターの全長を短くし、突き出しによるびびりを抑えた。

　また、非鉄金属との摩擦に対して優れた抵抗力を発揮するダイヤモンドライクカーボン（ＤＬＣ）コーティングを施したインサートで、耐摩耗性、耐溶着性を向上。工具寿命を延ばして、工具交換頻度の削減につなげた。

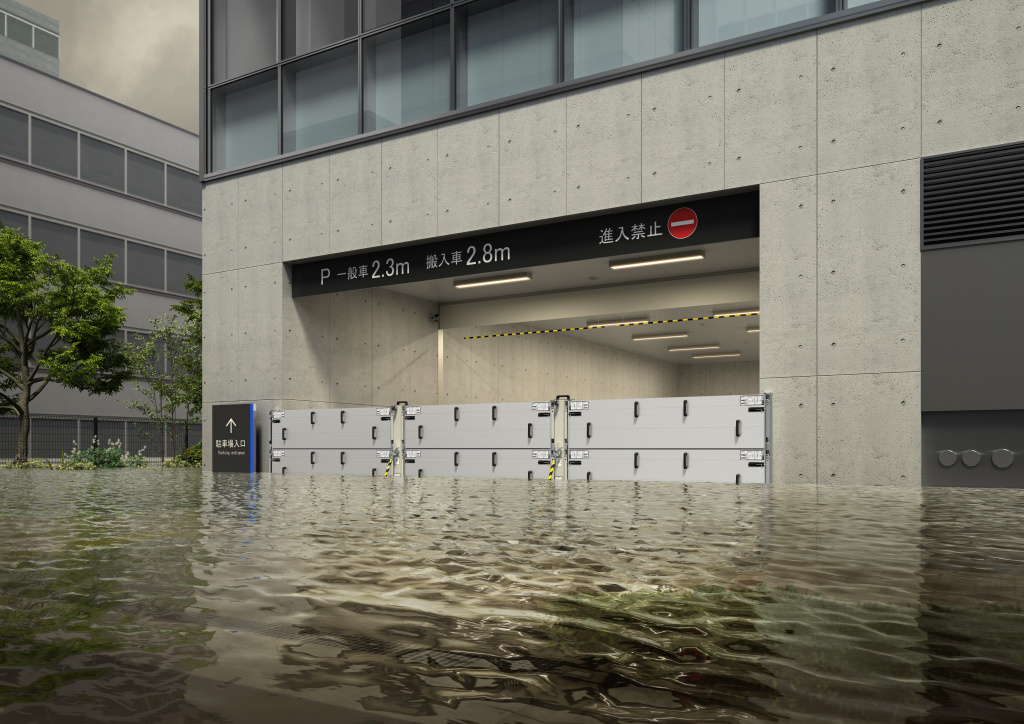

文化シヤッター／ＢＸ止水板　ラクセット　ハイタイプ

止水板、５分で簡単設置

　文化シヤッターの「ＢＸ止水板　ラクセット　ハイタイプ」は、「エコと防災」を掲げ、操作性と意匠性、止水性能と汎用性を高い次元で具体化した。オフィスビルや商業施設など非住宅の開口部をターゲットとし、幅２０００ミリメートルサイズに対して約５分でより簡単に素早く設置できる。

　開口部の幅が２０００ミリメートルを超える場合も、中柱を立てればパネルの連装設置も可能。基本的に開口幅は無制限に対応できる。

　止水パネルを追加し最大３段まで積み上げることで、高さ１５００ミリメートルまでの浸水に対応可能とした。パネル１枚当たりの重量は最大約１４キログラムで、市場に流通するアルミニウム製の脱着式止水板と比べて３０％ほど軽量化。操作性も追求した。
